對碟式離心機詳細了解，這篇文章建議收藏！

時間：[2021-02-22 ] 來源：瀏覽622次

碟式離心機是沉降式離心機中的一種，用于分別難分別的物料，例如粘性液體與細小固體顆粒組成的懸浮液或密度鄰近的液體組成的乳濁液等，除了分別功能強大外，還在于碟式離心機可進行連續性出產，功率是一般離心機無法比擬的，所以廣泛的被應用在礦物油，乳制品，植物油，飲料制品，淀粉，制藥，化工等多個行業，本文介紹了碟式分別機的概念，并用多個示意圖展現了碟式分別機液液分別和液固分別的原理。












碟式離心機的規劃極具創(chuàng )造力，假如對其結構的改善進程進行更多的研討，必定會(huì )給處理復雜問題很多創(chuàng )意。

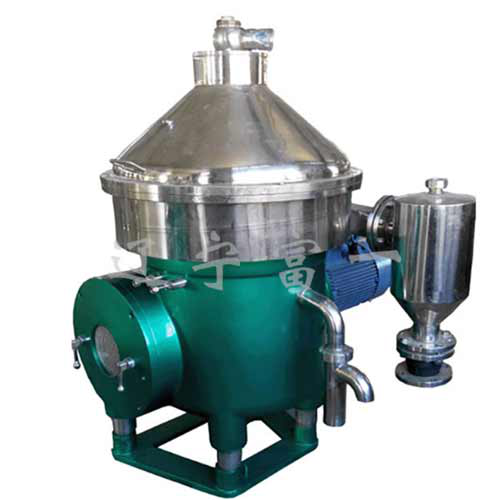

碟式離心機的基本概念：碟式分別機是立式離心機，其轉鼓裝在立軸上端，經過傳動裝置由電動機驅動而高速旋轉，轉鼓內有一組互相套疊在一同的碟形零件（碟片），碟式分別機運用高速旋轉發生的離心力，將多種互不相溶且密度不同的物料完成分別。

現在碟式分別機分為兩相分別機和三相分別機。

基本原理

離心分別是在液相非均勻體系中，運用離心力來抵達液液分別、液固分別的方法，統稱為離心分別。碟式分別機可用于液固分別和液液分別。

固液分別

液固分別時，懸浮液由中心進料管進入轉鼓，從碟片束外緣經碟片空地向碟片內緣活動，經待處理的料液流入高速旋轉的碟片空地時，便發生了慣性離心力。其間，密度較大的固體顆粒在離心力的作用下向上層碟片的下表面運動，隨后沿碟片下表面向轉子周?chē)禄?，液體則沿轉子中心上升，從套管中排出，從而抵達分別的意圖。

碟片內空地分別進程

懸浮液在碟片邊際zui大半徑A處進入分別通道，從碟片內半徑處脫離，懸浮液在流經分別通道的進程中，由于受離心力的作用，單個顆粒取得速度v，v 垂直于軸線并指向轉鼓邊際，液體速度w與v 的矢量和vp 承認顆粒的分別路徑。顆粒從液體中分別出來的極限狀況是：顆粒從分別zui不利的方位A點啟航，在運動到距離軸線半徑rmin時正好處在B′點，爾后顆粒沿著上碟片的下表面BB′逐步下滑，只有抵達碟片下表面的顆粒才有或許被分別出來。

液液分別

用于液液分別時，乳濁液經碟片束上的進料孔進入各碟片空地，按密度不同分為重液和輕液，重液沿碟片內表面向轉鼓壁活動，輕液向中心活動，經溢流口和向心泵分別排出。

中性層方位的承認

進料孔方位應在重液層與輕液層的交界處。此處稱為中性層，其半徑Ｒ計算如下：



式中k為重液與輕液的密度比，R1和R2分別為重液和輕液的排出口半徑。進料孔與中性層不重合時，排出的重液或輕液就不純潔，此刻可改動比重環內徑的巨細。

比重環的方位

分別機轉鼓要清晰地區分不同密度的重相和輕相，才能使液體混合物有更好的分別作用。比重環作為轉鼓內操控出水量的重要部件，對油水分別作用起著至關重要的作用。為此，需根據分別介質的密度來為轉鼓挑選適宜的比重環。

三相碟式分別機

三相碟式分別機是一種運用高速旋轉發生的離心力，將二相不互溶的液體和一相固體一同分別的機械。

三相分別的原理與兩相相似，下圖可以較為清楚的展現出來。
